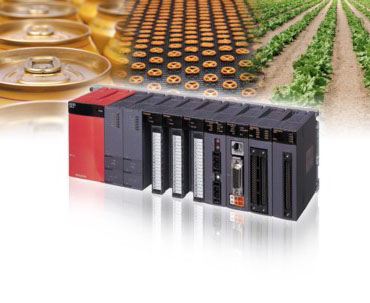

Modulare SPS

Vielfältige Möglichkeiten

Basis- und Hochleistungs-SPS-CPU-Module, spezielle Motion-Controller, Prozess-CPUs und sogar PC-CPUs (Industrie-PCs) können zu einer einzigen System Q-Lösung mit bis zu 4 verschiedenen CPU-Modulen kombiniert werden. Dies eröffnet dem Anwender eine Auswahl an große Steuerungsphilosophien, Programmierkonzepten und -sprachen – und das alles auf einer einzigen Plattform.

Eine Automatisierungsplattform für die Zukunft

Flexibilität und Anpassungsfähigkeit sind die entscheidenden Merkmale, die aus dem System Q eine Automatisierungsplattform machen. Mit unterschiedlicher Hardware aus einer Hand können Anwender eine einzelne Maschine steuern oder eine ganze Fabrik vernetzen.

Was zeichnet eine weltweit erfolgreiche SPS aus?

• Weltweiter Einsatz
  Durch den großen Versorgungsspannungsbereich kann das MELSEC System Q weltweit eingesetzt werden. Und die große Anzahl Schiffszulassungen sowie die Erfüllung der CE-Richtlinien und der hohen Anforderungen der Automobilindustrie machen aus dem System Q ein Produkt, dem Sie voll vertrauen können.
• Mit den Aufgaben wachsen
  Das System Q ist so konzipiert, dass es mit Ihren Applikationen wachsen kann, von der Stand-Alone-Lösung Q00J bis zur vernetzten redundanten Prozess-CPU Q25PRH. Das Plattform-Konzept des System Q ermöglicht Ihnen die Ergänzung und Anpassung der Sonderfunktionen, die Sie benötigen.
• Multi-CPU-Betrieb
  Die Automatisierungsplattform MELSEC System Q ermöglicht die Installation von bis zu vier CPU-Modulen auf einen Baugruppenträger. Dadurch können SPS-, Motion-, PC-, C- und Prozess-CPUs zu einer nahtlosen Lösung kombiniert werden.
• Multi-Netzwerk-Fähigkeit
  Vom einfachen AS-Interface bis zu komplexen ETHERNET-Netzwerken – das MELSEC System Q kann problemlos mit Geräten von Mitsubishi oder Fremdherstellen kommunizieren. Zur Steigerung der Produktivität Ihrer Anlage bietet das System Q über das ETHERNET außerdem eine direkte Anbindung zu SQL-Datenbanken.
• Flexibilität
  Die große Auswahl an Netzteilen, CPU-, E/A-, Sonder- und Kommunikationsmodulen macht das MELSEC System Q zu einer der flexibelsten modularen Automationssysteme der Welt.
• Doppelte Redundanz
  Mit den redundanten Prozess-CPUs Q12/25PRH und Standardkomponenten kann ein System mit Hot-Standby-Eigenschaften und automatischer Datensynchronisation aufgebaut werden. Das modulare Konzept erlaubt die Realisierung unterschiedlicher Stufen der Redundanz, von Netzteilen und Steuerungssystemen bis hin zu redundanten Netzwerkmodulen.

Produktpalette

Typ	MELSEC AnSH/QnAS	MELSEC System Q
Netz primär	100 – 240V AC/ 24V DC
Ein-/Ausgänge	32 – 1024	32 – 4096
Digitale Ausgänge	Relay, transistor, triac
Zykluszeit/log. Anweisung	0,25 – 0,33 µs	0,034 – 0,2 µs
SPS-Programmspeicher	8 bis 60 k Schritte	8 bis 252 k Schritte
