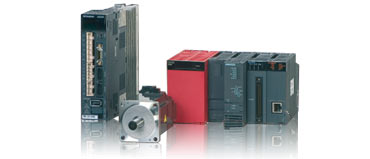

Die neue Servogeneration MR-J3 bietet modernste Technik und einfache Bedienung in einer sehr kompakten Bauform. Neu entwickelte Funktionen wie die fortschrittliche Vibrations- unterdrückung oder das nochmals verbesserte Echtzeitautotuning sorgen für höchste Präzision, kurze Positionierzeiten und eine einfache Inbetriebnahme. Gegenüber der MR-J2-Super-Serie sind die Verstärker nochmals um 40 % schmaler.
Die MR-J3-Baureihe ist in drei Versionen verfügbar: Die Geräte vom Typ MR-J3-A sind für Antriebssysteme mit konventioneller Steuerung geeignet und für die Drehzahl-, Drehmoment- und Lageregelung ausgelegt. Die Baureihe MR-J3-B ist speziell für komplexe mehrachsige Bewegungsabläufe entwickelt und für den Einsatz im Automatisierungsverbund optimiert. Ein Servoverstärker mit einer integrierten Positioniereinheit (MR-J3-T) ist zusätzlich verfügbar.
Der Anschluss an die Motion-Control-Systeme und Positionier-steuerungen von Mitsubishi Electric erfolgt per Plug-and-Play über das schnelle optische SSCNET III mit einer Zykluszeit von nur 0,44 Millisekunden. Die Baureihe MR-J3 ist im Leistungsbereich von 50 Watt bis sieben Kilowatt erhältlich und wird schrittweise um Geräte mit höherer Leistung erweitert.
Highlights:
- Kürzeste Positionierzeiten durch schnelle Regler; Durchtrittsfrequenz 900 Hz
- Höchste Drehzahlstabilität durch hohe Encoderauflösung
- (18 Bit 262144 P/rev)
- Beste Adaptierung an die Maschine dank fortschrittlicher Vibrationsunterdrückungsverfahren
- Schnellste Inbetriebnahme dank Autotuning
- Optimales Preis/Leistungsverhältnis
- Absolutwertgeber als Standard
- Minimaler Verdrahtungsaufwand durch Plug & Play Technologie und automatische Motorkennung
- Weltweite Standards
Produktpalette
Preisliste
| Servoverstärker MR-J3-A/B/T (200 V Type) |
10A 10B 10T |
20A 20B 20T |
40A 40B 40T |
60A 60B 60T |
70A 70B 70T |
100A 100B 100T |
200A 200B 200T |
350A 350B 350T |
500A 500B 500T |
700A 700B 700T |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| Spannungs- versorgung |
Spannung/Frequenz* | 3-phasig 200-230V AC, 50/60Hz 1-phasig 200-230V AC, 50/60Hz |
3-phasig 200-230V AC, 50/60Hz | ||||||||
| Zulässige Spannungsschwankung | 3-phasig 200-230V AC: 170-253V AC 1-phasig 230V AC: 207-253V AC |
3-phasig 170-253V AC | |||||||||
| Zulässige Frequenzschwankung | Max. ±5% | ||||||||||
| Steuersystem | Sinusförmige PWM-Regelung / Stromregelung | ||||||||||
| Bremswiderstand | Eingebaut | ||||||||||
| Schutzfunktionen | Überstrom, Überspannung, Überlast (elektronisches Thermorelais), Überhitzungsschutz des Servomotors, Encoderfehler, Bremskreisüberlastung, Unterspannung/Netzausfall, zu hohe Drehzahl, zu hohe Regelabweichung | ||||||||||
| Kühlung/Schutzart | Selbstkühlung, offen (IP00) | Kühlung über Lüfter, offen (IP00) | |||||||||
| Umgebungs- bedingungen |
Umgebungs- temperatur |
Betrieb: 0-55 °C (keine Taubildung); Lagerung: -20-65 °C (keine Taubildung) |
|||||||||
| Relative Luftfeuchtigkeit | Betrieb: 90 % RH max. (keine Kondensation); Lagerung: 90 % RH max. (keine Kondensation) |
||||||||||
| Aufstellhöhe | Max. 1000 m über NN | ||||||||||
| Vibrationsfestigkeit | Max. 5,9 m/s² (0,6 G) | ||||||||||
| Gewicht [kg] | 0,8 | 0,8 | 1,0 | 1,0 | 1,4 | 1,4 | 2,3 | 2,3 | 4,6 | 6,2 | |
| Servoverstärker MR-J3-A4/B4/T4 (400 V Type) |
60A4 60B4 60T4 |
100A4 100B4 100T4 |
200A4 200B4 200T4 |
350A4 350B4 350T4 |
500A4 500B4 500T4 |
700A4 700B4 700T4 |
11KA4 11KB4 |
15KA4 15KB4 |
22KA4 22KB4 |
|
|---|---|---|---|---|---|---|---|---|---|---|
| Spannungs- versorgung | Spannung/Frequenz* | 3-phasig 380-480V AC, 50/60Hz | ||||||||
| Zulässige Spannungsschwankung | 3-phasig 323-528V AC, 50/60Hz | |||||||||
| Zulässige Frequenzschwankung | Max. ±5% | |||||||||
| Steuersystem | Sinusförmige PWM-Regelung / Stromregelung | |||||||||
| Bremswiderstand | Eingebaut | Externe Option | ||||||||
| Schutzfunktionen | Überstrom, Überspannung, Überlast (elektronisches Thermorelais), Überhitzungsschutz des Servomotors, Encoderfehler, Bremskreisüberlastung, Unterspannung/Netzausfall, zu hohe Drehzahl, zu hohe Regelabweichung | |||||||||
| Kühlung/Schutzart | Selbstkühlung, offen (IP00) | Kühlung über Lüfter, offen (IP00) | ||||||||
| Umgebungs- bedingungen | Relative Luftfeuchtigkeit | Betrieb: 0-55°C (keine Taubildung); Lagerung: -20-65 °C (keine Taubildung) |
||||||||
| Relative Luftfeuchtigkeit | Betrieb: 90% RH max. (keine Taubildung); Lagerung: 90% RH max. (keine Taubildung) |
|||||||||
| Aufstellhöhe | Max. 1000m über NN | |||||||||
| Vibrationsfestigkeit | Max. 5.9m/s² (0.6G) | |||||||||
| Gewicht [kg] | 1,7 | 1,7 | 2,1 | 4,6 | 4,6 | 6,2 | 18 | 18 | 19 | |
